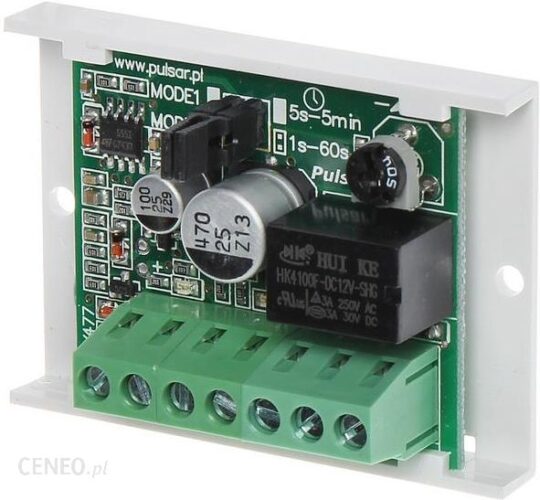

MODUŁ PRZEKAŹNIKA CZASOWEGO AWZ-525 – precyzyjne wydłużanie impulsów w sterowaniu
MODUŁ PRZEKAŹNIKA CZASOWEGO AWZ-525 to rozwiązanie dla osób, które chcą zamienić krótkie impulsy sterujące w czytelny, kontrolowany sygnał czasowy. Dzięki nastawianemu czasowi realizujesz opóźnienia i podtrzymania w instalacjach, gdzie impuls pojawia się na moment, a odbiornik (np. rygle, elektrozawory czy elementy sterowania) wymaga dłuższego działania.
Urządzenie jest szczególnie przydatne w układach kontroli dostępu i automatyki budynkowej. Możesz wykorzystać zależności logiczne wynikające ze stanu wejść, takich jak sygnał z kontrolera, kontaktronu (czujnika otwarcia drzwi), przycisku wyjścia czy innych elementów sterujących. W praktyce pozwala to budować bardziej przewidywalne zachowania systemu.
AWZ-525 pracuje w dwóch trybach pracy – co ma znaczenie, gdy chcesz dopasować logikę do sposobu, w jaki sterownik generuje sygnał: czy czas ma być liczony od pojawienia się impulsu, czy od jego zaniknięcia. To właśnie ta elastyczność sprawia, że moduł dobrze sprawdza się zarówno w prostych aplikacjach, jak i w rozbudowanych schematach.
Jak działa AWZ-525? Dwa tryby liczenia czasu i logiczne zależności
W typowych instalacjach sterowanie często odbywa się krótkim sygnałem: impulsem z przycisku, chwilowym zwarciem styków lub krótkim zdarzeniem z czujnika. MODUŁ PRZEKAŹNIKA CZASOWEGO AWZ-525 pozwala „rozciągnąć” ten impuls w czasie ustawionym potencjometrem, tak aby przekaźnik przełączył się i utrzymał stan zgodnie z wymaganiami aplikacji.
Najważniejsze jest to, że urządzenie oferuje 2 tryby pracy:
- tryb 1: przedłużanie czasu od chwili pojawienia się impulsu wyzwalającego
- tryb 2: przedłużanie czasu od chwili zaniku sygnału wyzwalającego
W praktyce oznacza to, że możesz dopasować działanie modułu do logiki wejść. Jeśli Twój system generuje impuls „na chwilę”, a odbiornik ma pracować przez określony czas od momentu aktywacji – wybierasz pierwszy tryb. Jeśli natomiast sygnał znika i dopiero zanik ma wyznaczać moment startu odmierzania – drugi tryb okaże się bardziej naturalny.
Gdzie sprawdzi się MODUŁ PRZEKAŹNIKA CZASOWEGO AWZ-525?
AWZ-525 jest przeznaczony do zastosowań, w których potrzebne jest wydłużenie krótkich impulsów sterujących. Takie impulsy mogą sterować różnymi elementami wykonawczymi, a moduł zapewnia, że czas działania przekaźnika będzie zgodny z ustawieniem użytkownika.
Najczęściej wykorzystuje się go do sterowania pracą rygli, zwor elektromagnetycznych oraz rozwiązań opartych o sterowanie bistabilne. W układach kontroli dostępu moduł pomaga wykonać przejścia sterowane zdarzeniami – na przykład gdy sygnał z czujnika otwarcia drzwi (kontaktron) lub przycisku wyjścia uruchamia określoną sekwencję.
Co ważne, MODUŁ PRZEKAŹNIKA CZASOWEGO AWZ-525 pozwala uwzględniać zależności logiczne od stanu wejść, dzięki czemu zachowanie systemu jest bardziej spójne. Możesz zaplanować, jak kontroler reaguje na otwarcie drzwi, aktywację przycisku lub inne warunki, a moduł odmierzy czas pracy przekaźnika w sposób powtarzalny.
Parametry, które mają znaczenie w doborze modułu
Dobierając moduł czasowy do instalacji, liczą się parametry zasilania, prądu pobieranego oraz obciążalność styków przekaźnika. W MODUŁ PRZEKAŹNIKA CZASOWEGO AWZ-525 masz do dyspozycji jedno wyjście przekaźnikowe z przełączeniem NO/NC, co daje elastyczność w podłączaniu obwodów.
Urządzenie pracuje w zakresie temperatur -10 °C … 40 °C, dzięki czemu nadaje się do typowych warunków spotykanych w instalacjach budynkowych. Kompaktowe wymiary ułatwiają montaż w rozdzielniach i obudowach sterowniczych, a sygnalizacja LED pozwala na bieżąco ocenić stan pracy modułu.
Poniżej znajdziesz komplet danych technicznych w jednym miejscu.
| Cecha | Wartość |
|---|---|
| Nazwa | MODUŁ PRZEKAŹNIKA CZASOWEGO AWZ-525 |
| SKU | 71ce09a4b3aa |
| Liczba wyjść przekaźnikowych | 1 |
| Zasilanie | 10 … 14 V DC |
| Pobór prądu | 25 mA (max) |
| Obciążalność styków | 1 A (max) @ 30 V DC / 50 V AC (max) |
| Wyjście | 1 x NO/NC |
| Zakres nastaw czasu | 1: 1 s … 60 s; 2: 5 s … 5 minut |
| Sygnalizacja | LED |
| Temperatura pracy | -10 °C … 40 °C |
| Waga | 0.03 kg |
| Wymiary | 59 x 43 x 22 mm |
| Producent / Marka | PULSAR ABCVISION |
Dlaczego warto mieć AWZ-525 w projekcie automatyki?
Jeżeli w Twojej instalacji pojawiają się krótkie sygnały sterujące, a chcesz uzyskać kontrolowany czas działania, MODUŁ PRZEKAŹNIKA CZASOWEGO AWZ-525 jest narzędziem, które upraszcza logikę. Zamiast rozbudowywać sterownik o dodatkowe pętle czasowe, możesz od razu wykorzystać moduł przekaźnikowy z regulacją czasu.
Dodatkowym atutem jest możliwość dopasowania logiki do charakteru sygnału wejściowego. Wybierasz, czy czas ma startować od pojawienia się impulsu, czy od jego zaniknięcia, a następnie ustawiasz długość działania w zakresie 1 s … 60 s lub 5 s … 5 minut.
W praktyce przekłada się to na większą przewidywalność pracy urządzeń wykonawczych oraz wygodę wdrożenia w systemach sterowania drzwiami, rygli i elementami elektromagnetycznymi. Cena modułu wynosi 56.27 zł (SKU: 71ce09a4b3aa), co czyni go rozsądnym wyborem do wielu typowych zastosowań.
