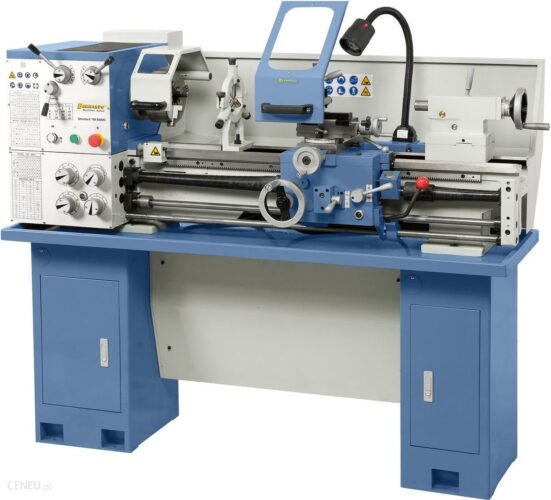

Bernardo Standard 150 Basic 03-1255 – tokarka do warsztatu, która ma sens w praktyce
Jeśli szukasz kompaktowej tokarki stołowej, która poradzi sobie zarówno z toczeniem, jak i podstawowymi pracami gwintującymi, Bernardo Standard 150 Basic 03-1255 to propozycja przygotowana z myślą o realnych potrzebach warsztatowych. To model o nowoczesnym układzie elektrycznym, zbudowanym na wysokiej jakości komponentach, a do tego wyposażony w elementy poprawiające komfort pracy i bezpieczeństwo.
W tej konstrukcji liczy się nie tylko zakres obróbki, ale też stabilność procesu: masz solidne, ożebrowane łoże oraz rozwiązania, które ograniczają drgania. W efekcie łatwiej uzyskać powtarzalność wymiarów, a praca staje się mniej „nerwowa”, szczególnie gdy obrabiasz detale wymagające cierpliwości i dokładności.
Na uwagę zasługuje również zgodność osłon z normami CE oraz hamulec silnika spełniający wymagania CE. Dzięki temu urządzenie jest przygotowane do pracy w standardach obowiązujących w branży.
Napęd, posuwy i obroty – jak Bernardo Standard 150 Basic 03-1255 wspiera różne zadania
Tokarka oferuje szeroki zakres obrotów: od 75 do 1400 obr./min (9 stopni). To ważne, bo różne materiały i średnice wymagają innego tempa skrawania. Niezależnie czy pracujesz na mniejszych detalach, czy planujesz toczenie z większym „gabarytem” nad łożem, masz możliwość dopasowania parametrów.
Do dyspozycji są także posuwy wzdłużne w zakresie 0,053 – 1,29 mm/obr. oraz posuwy poprzeczne 0,013 – 0,31 mm/obr.. Taki zestaw ułatwia wykonywanie zarówno prostych zadań, jak i bardziej złożonych powierzchni, gdzie liczy się kontrola geometrii.
Wykonywanie gwintów jest możliwe dzięki określonym zakresom: gwint metryczny 0,4 – 7 mm oraz gwint calowy 4 – 60 Gg/1″. W praktyce oznacza to, że tokarka może obsługiwać typowe standardy spotykane w produkcji drobnej i naprawach.
Silnik i praca w różnych trybach
W Bernardo Standard 150 Basic 03-1255 zastosowano silnik o mocy S1 100%: 1,5 kW (400 V) oraz S6 40%: 2,2 kW (400 V). Taka informacja ma znaczenie przy planowaniu obróbki: masz realną bazę do pracy ciągłej oraz do zadań wymagających większego obciążenia w ograniczonym czasie.
Dodatkowo konstrukcja uwzględnia oświetlenie LED oraz magnetyczny hamulec silnika zgodny z CE. To drobiazg, który w warsztacie szybko okazuje się kluczowy: lepsza widoczność i szybsze zatrzymanie procesu poprawiają bezpieczeństwo i ergonomię.
Możliwości obróbki – rozstaw kłów, średnice i przestrzeń robocza
W przypadku tokarki stołowej liczą się konkretne liczby, bo one decydują o tym, czy obrabiany element „wejdzie” w maszynę. Bernardo Standard 150 Basic 03-1255 ma rozstaw kłów 1000 mm i wysokość kłów 165 mm, co daje sensowną elastyczność przy dłuższych wałach.
Średnica obrotu nad łożem wynosi 330 mm, nad wgłębieniem 430 mm, a nad saniami łoża 180 mm. To przekłada się na realną możliwość toczenia elementów o różnych gabarytach, bez konieczności „kombinowania” z ustawieniami.
Ważny jest też wymiar łoża: szerokość 180 mm. Dzięki temu układ prowadnic i podparcia ma odpowiednią bazę do przenoszenia sił skrawania podczas typowych zastosowań.
Wyposażenie i detale konstrukcyjne, które robią różnicę
Bernardo Standard 150 Basic 03-1255 został wyposażony w elementy, które ułatwiają pracę i zwiększają kontrolę nad procesem. Na przykład oświetlenie LED oraz nowe osłony wrzeciona i konika zgodne ze standardami CE poprawiają bezpieczeństwo i porządek w stanowisku.
Wśród rozwiązań przydatnych przy dokładniejszej obróbce jest mikrometryczny ogranicznik wzdłużny oraz mikrometryczny ogranicznik wzdłużny (zależnie od zastosowanej konfiguracji w zestawie), a także cyfrowy wskaźnik liczby obrotów. To zestaw, który wspiera ustawianie parametrów i ogranicza ryzyko błędów.
Podczas toczenia stożków docenisz przesuwany układ konika ± 10 mm, a sam konik pracuje na stożku MK 3. Dodatkowo dostępny jest przesuw kła 110 mm, co poszerza możliwości ustawień detalu.
Uchwyty, prowadnice i regulacje
Wrzeciono ma otwór 38 mm, a stożek wrzeciona to DIN 55029, D1-4. Do mocowania detali przewidziano uchwyt 3-szczękowy DK11-160 mm oraz 4 szczękowy uchwyt tokarski niezależny K72-200 mm / D4. Dla warsztatu to ważne, bo różne kształty i sposoby mocowania wymagają różnych podejść.
Warto też zwrócić uwagę na prowadnice: łoże z indukcyjną, szlifowaną prowadnicą ze stali hartowanej. To konstrukcja nastawiona na trwałość i stabilność w czasie.
Sanie narzędziowe są obracane w zakresie +/- 45°, co ułatwia wykonywanie prac wymagających zmiany kąta. Dodatkowo zastosowano przesuwany układ konika ± 10 mm do toczenia stożków.
Prace gwintujące i toczenie przedmiotów o większych średnicach
Tokarka jest seryjnie przygotowana do gwintowania dzięki śrubie pociągowej i wałkowi pociągowemu. To rozwiązanie ma znaczenie nie tylko przy wykonywaniu gwintów ręcznie, ale też gdy planujesz automatyzację posuwu w ramach typowych zadań warsztatowych.
Jeśli obrabiasz przedmioty o większych gabarytach, przydaje się wyciągany mostek do obróbki przedmiotów o dużych średnicach. Dzięki temu łatwiej dopasować stanowisko do detalu, a nie odwrotnie.
W zestawie przewidziano również tarcze czołowe 250 mm, a także przegrodę 2 kły centrujące oraz tulejkę redukcyjną. To elementy, które ułatwiają sprawne przygotowanie detalu i ustawienia wstępne.
Bezpieczeństwo, dokumentacja i warunki zakupu
W Bernardo Standard 150 Basic 03-1255 producent kładzie nacisk na spełnienie standardów. Wymagane prawem osłony bezpieczeństwa są uwzględnione, a urządzenie posiada pełną dokumentację DTR w języku polskim. W praktyce oznacza to mniej czasu na interpretację i szybszy start pracy.
Do tego dochodzi certyfikat CE oraz 24-miesięczna gwarancja dla wszystkich bez dopłat. Cena urządzenia wynosi 21138,86 zł (SKU: bb8e0e8392d6), a koszty transportu są podlegają indywidualnej wycenie.
Jeśli planujesz zakup do firmy lub pracowni, te elementy są istotne również formalnie: łatwiej przygotować dokumenty i uwzględnić urządzenie w planach stanowiskowych.
| Parametr | Wartość |
|---|---|
| Nazwa / model | Bernardo Standard 150 Basic 03-1255 |
| SKU | bb8e0e8392d6 |
| Rozstaw kłów | 1000 mm |
| Wysokość kłów | 165 mm |
| Średnica obrotu nad łożem | 330 mm |
| Średnica obrotu nad wgłębieniem | 430 mm |
| Średnica obrotu nad saniami łoża | 180 mm |
| Szerokość łoża | 180 mm |
| Otwór wrzeciona | 38 mm |
| Stożek wrzeciona | DIN 55029, D1-4 |
| Zakres obrotów | (9) 75 – 1400 obr./min |
| Zakres posuwów wzdłużnych | (40) 0,053 – 1,29 mm/obr. |
| Zakres posuwów poprzecznych | (40) 0,013 – 0,31 mm/obr. |
| Gwint metryczny | (32) 0,4 – 7 mm |
| Gwint calowy | (36) 4 – 60 Gg/1″ |
| Przesuw kła | 110 mm |
| Stożek konika | MK 3 |
| Moc silnika S1 100% | 1,5 kW (400 V) |
| Moc silnika S6 40% | 2,2 kW (400 V) |
| Wymiary maszyny | 1600 x 700 x 1280 mm |
| Ciężar (około) | 455 kg |
Co dostajesz w standardzie – lista elementów, z których korzysta się od pierwszego dnia
Warto wiedzieć, że wyposażenie standardowe Bernardo Standard 150 Basic 03-1255 obejmuje zarówno elementy konstrukcyjne, jak i praktyczne dodatki warsztatowe. To sprawia, że tokarka jest gotowa do pracy w typowym zakresie zastosowań bez konieczności natychmiastowego kompletowania wszystkiego „od zera”.
- Solidne ożebrowane łoże dla bezwibracyjnej pracy oraz indukcyjnie szlifowane prowadnice ze stali hartowanej
- Śruba pociągowa i wałek pociągowy do gwintowania oraz automatycznego posuwu
- Oświetlenie LED, magnetyczny hamulec silnika zgodny z CE i osłony wrzeciona oraz konika
Wśród pozostałych elementów znajdują się m.in. wyciągany mostek, zacisk jedno dźwigniowy w koniku, koło ręczne z dokładną podziałką (0,04 mm), a także imak czteronożowy. W zestawie przewidziano również mikrometryczny ogranicznik wzdłużny, wannę na wióry oraz tarcze czołowe.
Dla obróbki i ustawień przewidziano też sanitarne regulacje (sanie narzędziowe z podziałką i obrotem +/- 45°), a mocowanie detali wspierają uchwyty 3- i 4-szczękowe oraz elementy do podtrzymywania, takie jak stała podtrzymka (przejście max 60 mm) i ruchoma podtrzymka (przejście max 60 mm).
